一、產(chǎn)品概述
本產(chǎn)品是以環(huán)氧樹脂、耐蝕顏填料及有機(jī)溶劑等經(jīng)研磨后加工制成的雙組份油漆；具有較高的封閉性能，可與多種涂料配套使用，且與后道漆膜具有很好的層間附著力。
二、主要特性
1.漆膜光澤度高、硬度好、有較好的附著力和耐久性。
2.具有良好的機(jī)械性能和耐鹽霧性，耐海水、耐溶劑等化學(xué)藥品侵蝕。
3.具有較好的耐油、耐水性及一定程度的耐酸性，低毒、環(huán)保。
4.涂膜厚，固體份含量高，抗沖擊性能好。
5.成膜后屏蔽性強(qiáng)，能有效阻止腐蝕介質(zhì)的滲透，達(dá)到隔離防銹目的。
三、主要用途
本產(chǎn)品廣泛適用于腐蝕條件較惡劣的鋼管、各種鋼結(jié)構(gòu)、儲(chǔ)罐、容器。以及環(huán)保項(xiàng)目中的煙氣脫硫、脫硝、除塵設(shè)備及煙道等碳鋼金屬類防腐的內(nèi)襯層。并適用于各種混凝土結(jié)構(gòu)表面的防腐、防滲漏及耐磨、防滑層的涂裝。對(duì)玻璃鋼、鋼結(jié)構(gòu)、輕金屬、水泥等多種材質(zhì)都具有很好的附著力。
四、技術(shù)參數(shù)
型 號(hào)：AB雙組份（A組份為漆料，B組份為固化劑）
光 澤：（40°）
啞 光：商定（20°～80°）
適用底材：水泥、混凝土、鋼結(jié)構(gòu)、碳鋼類金屬的外表面等
鉛筆硬度：≥2H
附著力：≤1（劃格試驗(yàn)）
杯突試驗(yàn)：≥4mm
彎曲實(shí)驗(yàn)：≤2mm
耐水性：240h，不起泡，不起皺，不失光
耐汽油性：24h，不起泡，不起皺，不失光
耐侯性：人工加速老化：900h；
理論用量:（㎡/遍）0.3kg（以干膜50um計(jì)）
硬度（擺桿）：不小于0.6
遮蓋力:7㎡/kg(干膜厚度30um)
干燥時(shí)間:(25℃) 表干：≤6h，實(shí)干：≤24h，硬干：7d（漆膜完全固化）
包 裝：（桶）25kg
五、涂裝參考
涂裝方式：無氣噴涂、空氣噴涂、輥涂、刷涂
配 比：漆料：固化劑=4︰1(重量比)
熟化時(shí)間：30min
適用期(25℃)：1h
復(fù)涂間隔時(shí)間(25℃)：≥24h
施工條件：施工溫度5-38℃，空氣相對(duì)濕度小于75%

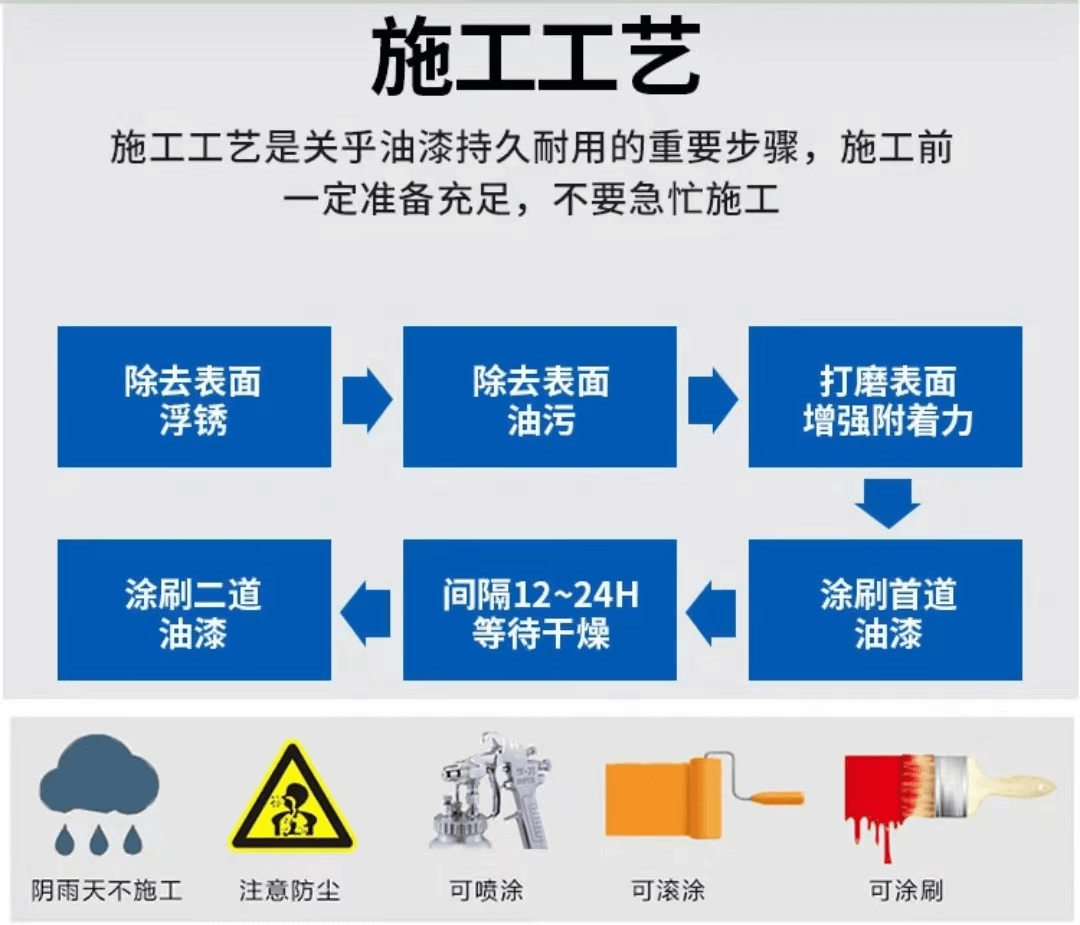

六、施工參考
1.使用前，應(yīng)先把漆料攪拌均勻后，在按比例配好漆，攪勻。
2.配漆和涂裝過程中，嚴(yán)禁與水、酸、堿、醇、油、胺等接觸。
3.施工所用工具必須保證干燥清潔，采用有氣噴涂時(shí)，所用壓縮空氣一定要干燥、清潔。
4.鋼材噴砂除銹至Sa2.5級(jí)，表面粗糙度30~70μm。
5.手工除銹至St3級(jí)，清除被涂物表面的所有污物。
6.涂裝過程中應(yīng)遠(yuǎn)離明火，密閉空間施工時(shí)，應(yīng)保證足夠的通風(fēng)。
7.施工應(yīng)選擇晴好天氣，避免在風(fēng)沙、雨雪天氣條件下施工。
8.配套用漆：環(huán)氧漆、環(huán)氧云鐵中間漆、環(huán)氧煤瀝青漆、丙烯酸聚氨酯漆。
七、注意事項(xiàng)
1.本產(chǎn)品應(yīng)存放在干燥、通風(fēng)、陰涼處，嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2.任何儲(chǔ)存或運(yùn)輸不當(dāng)都會(huì)引起儲(chǔ)存期縮短，固化劑應(yīng)與漆料分開儲(chǔ)運(yùn)。
3.儲(chǔ)存溫度應(yīng)在25℃以下，儲(chǔ)存期為3個(gè)月。
4.超過儲(chǔ)存期的產(chǎn)品如不凝聚， 技術(shù)指標(biāo)經(jīng)檢驗(yàn)合格后可繼續(xù)使用。
